ZF-Baugruppe 'IFD'

für High-Speed Satelliten + Datenempfang 38kBaud bis 153kBaud

Satelliten mit 38400 Baud FSK-Modulation nach G3RUH sind bereits in der Umlaufbahn. Die ersten Digipeater mit 76 kBaud sind in Betrieb. Ein für viele Funkgeräte einsetzbarer ZF-Empfänger und Demodulator für 38400 bis 76800 Baud ist jetzt lieferbar.

Funktionsprinzip: Das ZF-Signal eines vorhandenen Funkgeräts wird direkt nach dem ersten Mischer abgenommen und auf den Eingang des IFD gegeben. Im IFD wird das Signal mit einer Quarzfrequenz auf 10,7 MHz umgesetzt, gefiltert und demoduliert. Das IFD ist für alle gängigen Zwischenfrequenzen lieferbar, z.B. 71 MHz, 45 MHz, 21,4 MHz, 13,45 MHz oder 47,43 MHz (FT736) oder 10,7 MHz. Die Bandbreite des Verstärkers beträgt 110 kHz, die maximale Baudrate beträgt 76 kBit/s. Bei Verwendung eines externen Oszillators kann der Baustein auch als einfacher breitbandiger Empfangsnachsetzer mit FM-Demodulator für den Einsatz mit UHF / SHF Konvertern verwendet werden.

Beschreibung, Einbauanleitung und eventuell benötigte Spezialteile (Koaxkabel, Übertrager)  werden mitgeliefert. Der Baustein ist geprüft und abgeglichen. Bisher ist das IFD-Modul für die Geräte FT736, FT748, IC820/821, IC471, IC475, TS790, TM-V7E etc. lieferbar.

Daten: Versorgung 8 bis 18 Volt, Filterbandbreite: 110 kHz, NF-Bandbreite: über 25 kHz, Eingangsfrequenz: 1 bis 150 MHz, Empfindlichkeit: ca. 1 mV / -110 dBm an 50 Ohm. Gepufferter logarithmischer RSSI-Ausgang 0...5 Volt für -110 bis -40 dBm, niederohmiger Data/NF-Ausgang 0,12 Volt bei 38kBaud Datenrate mit Tiefpassfilter.

Bei Bestellung bitte Funkgeräte-Typ und gewünschte Bandbreite bzw. Geschwindigkeit des Datensignals (19200, 38400, 76800 oder 153600 Baud FSK). Preise s. Liste

Die Einbauanleitungen sind in englischer Sprache verfasst, teilweise sind auch deutsche Übersetzungen verfügbar (bitte nachfragen).

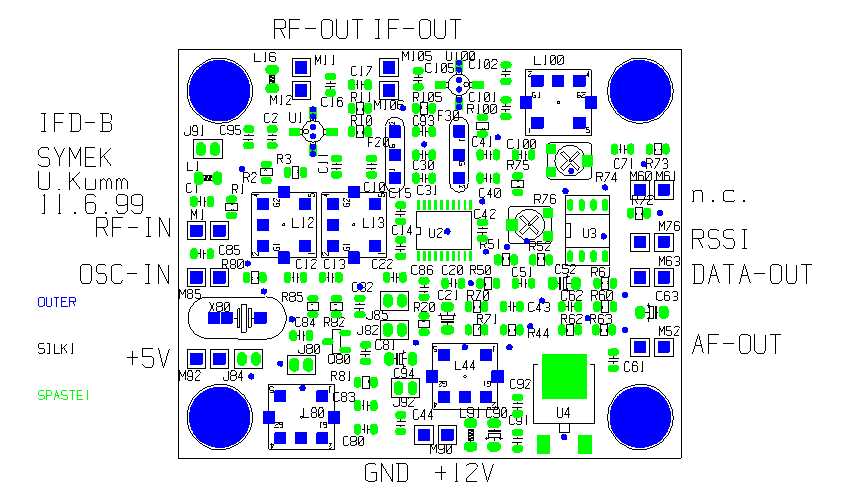

    Bestückungsplan (Klicken für Großansicht)

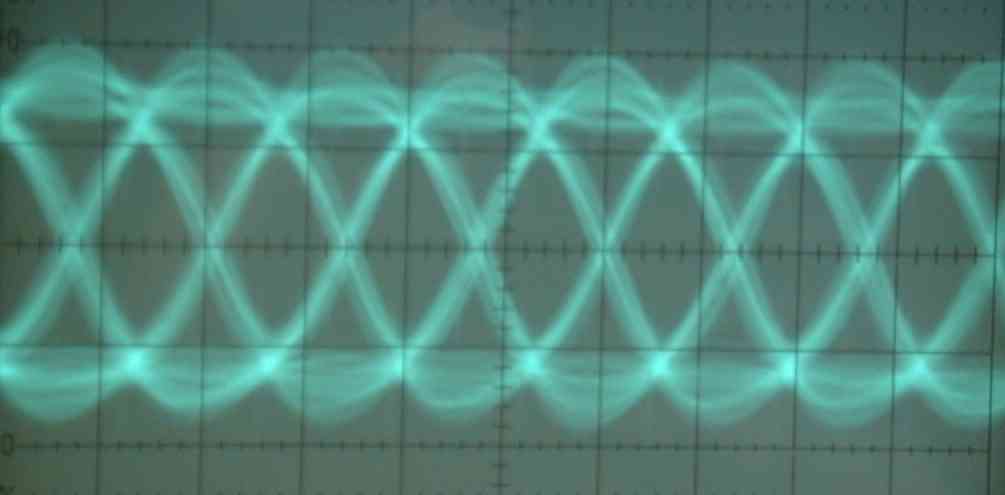

    Ausgangssignal IFD (RX=TM455, Baudrate 76800 Baud FSK)

Bestellangaben: F-IFD für Transceiver-Type xxxx, gewünschte Baudrate (Bandbreite) xxxx Baud.

Beispiele für Umbauanleitungen (Englisch, einige Bilder und Fotos wurden weggelassen)
